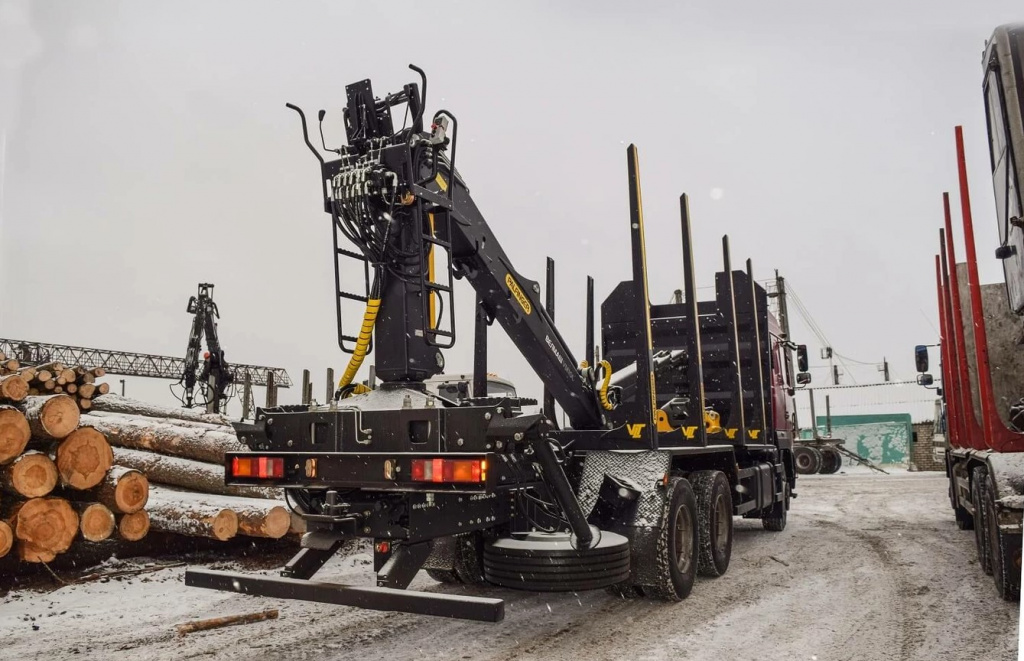

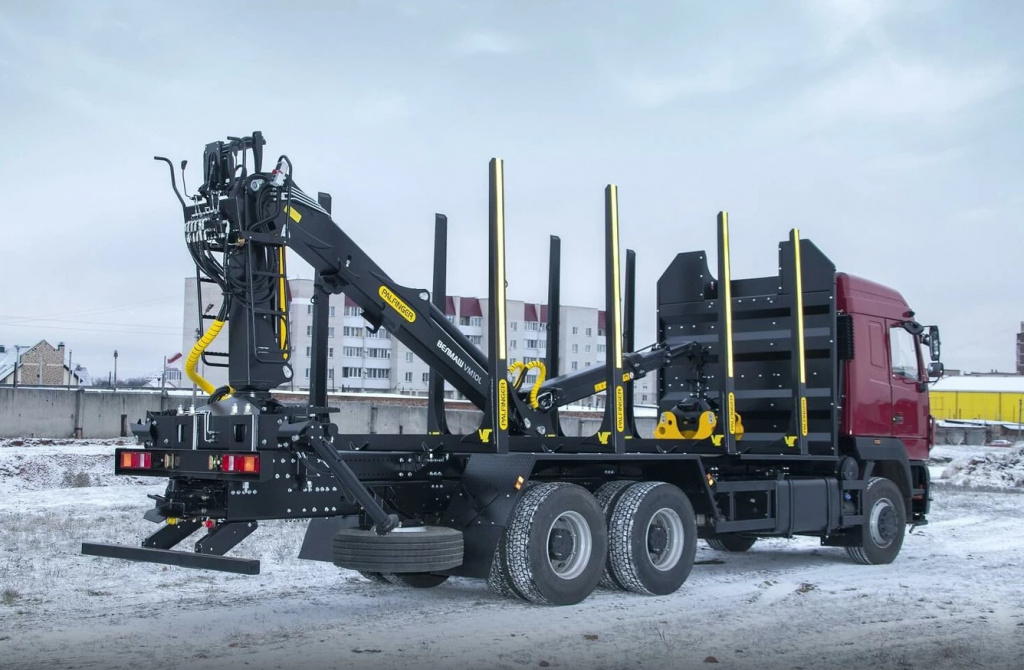

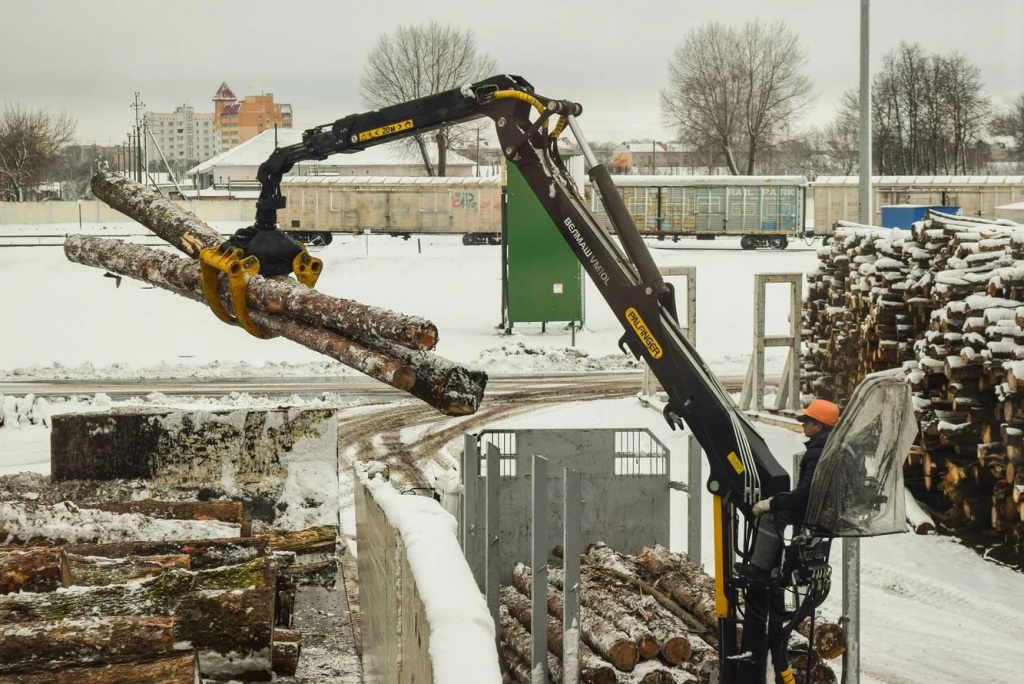

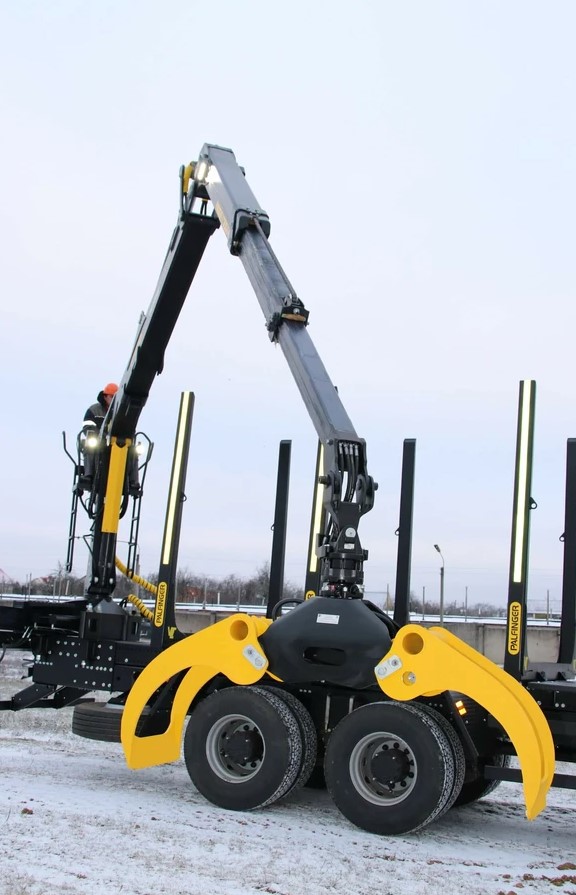

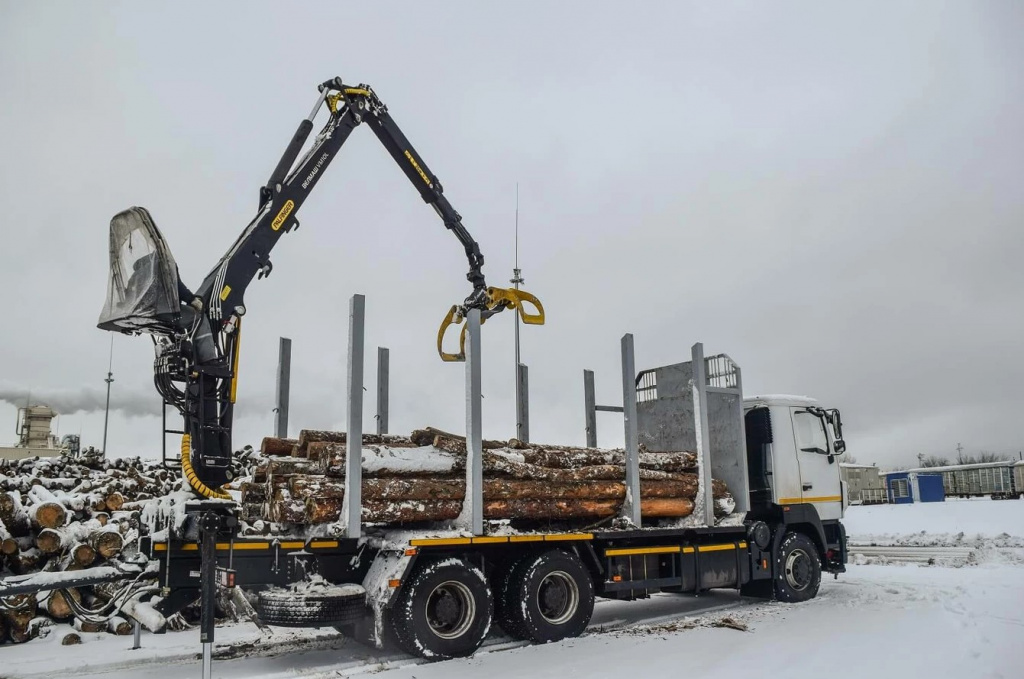

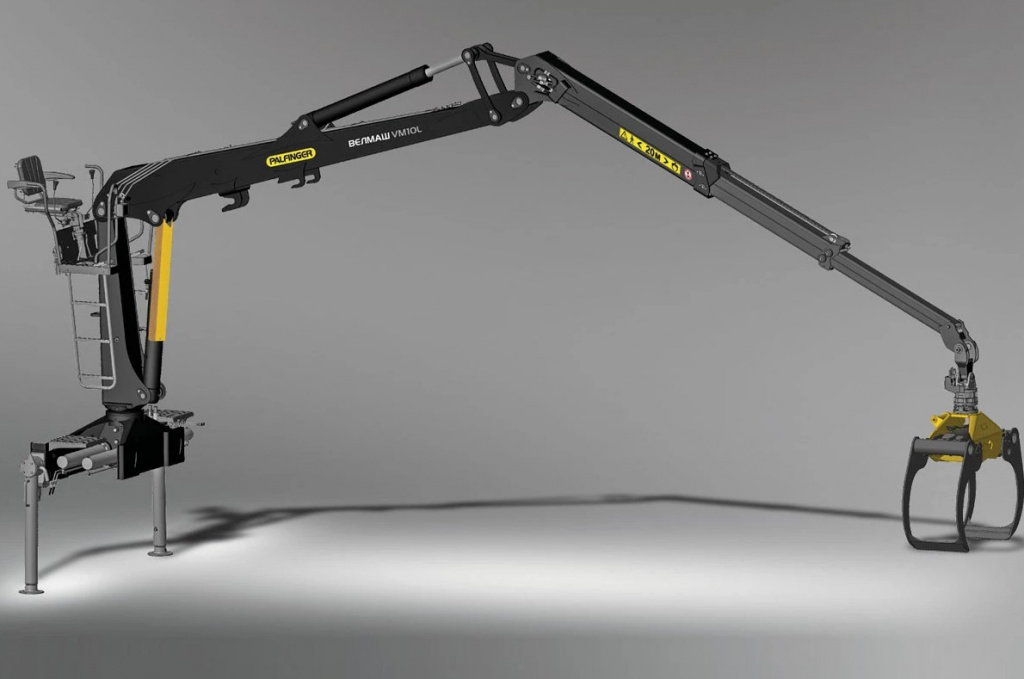

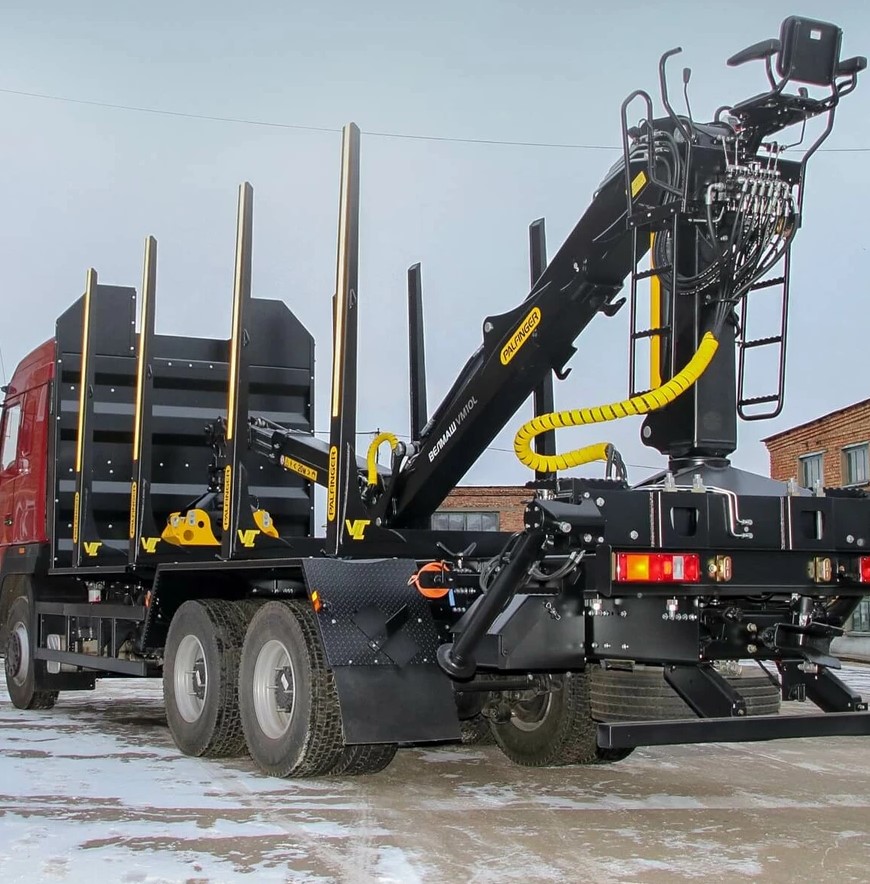

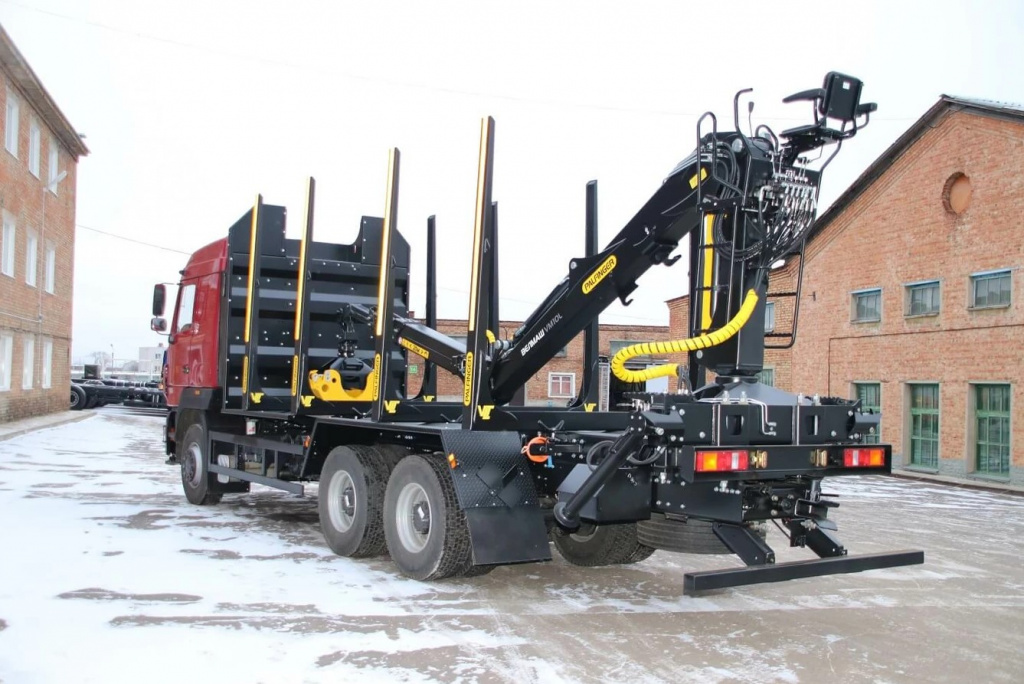

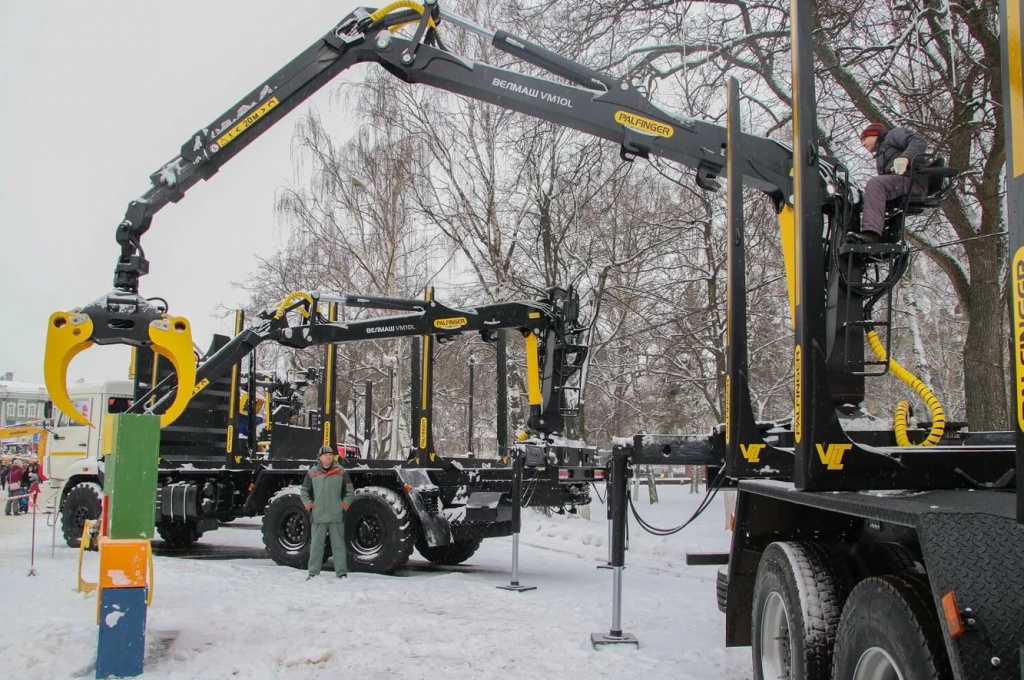

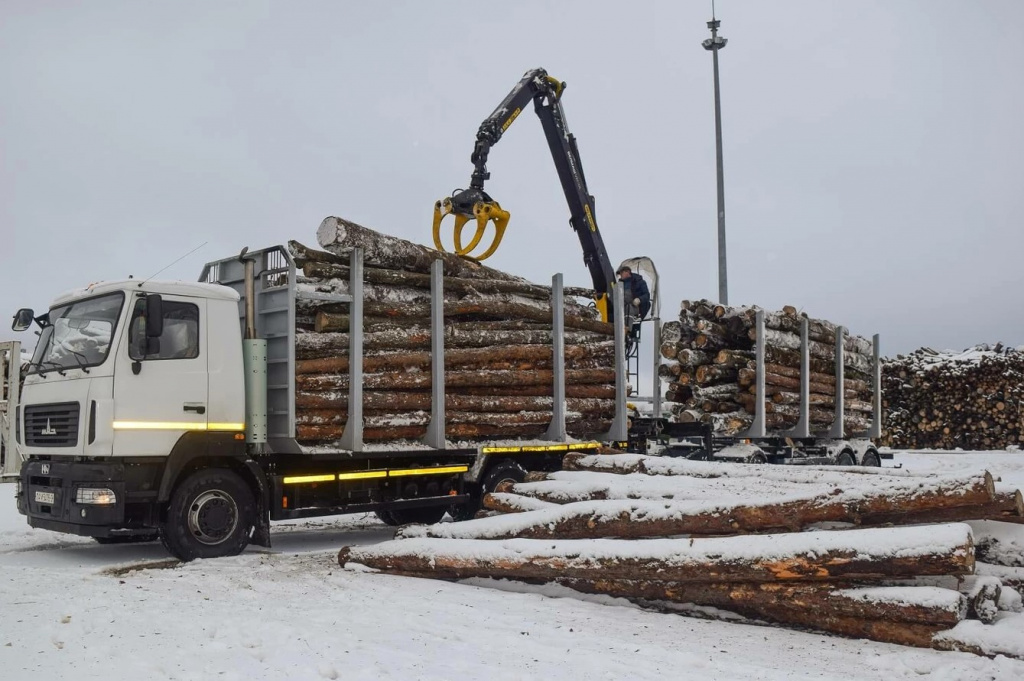

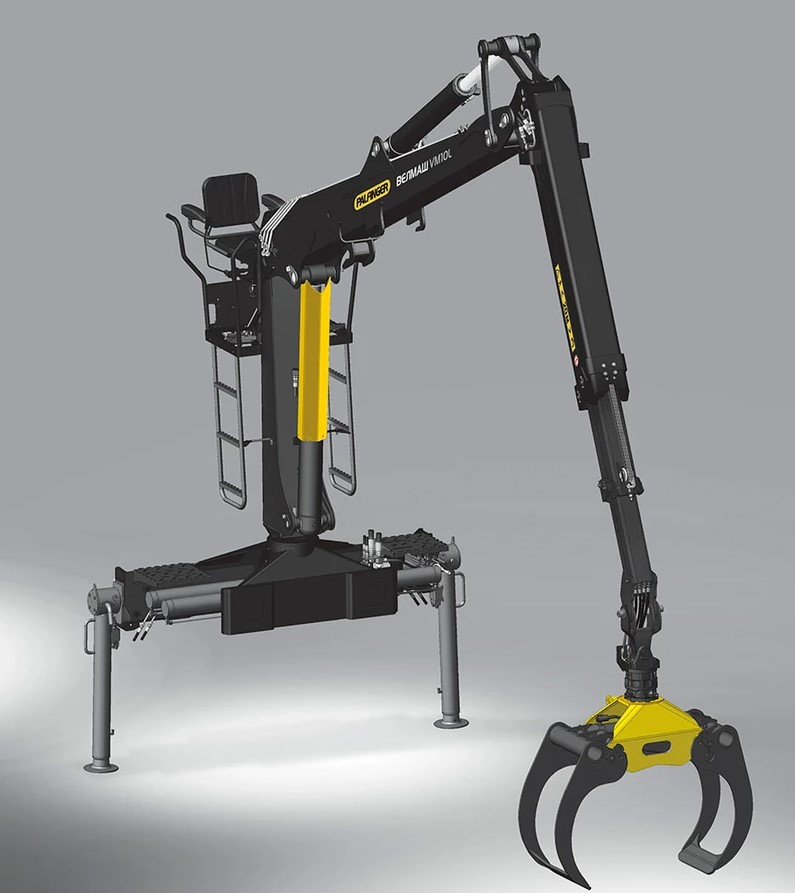

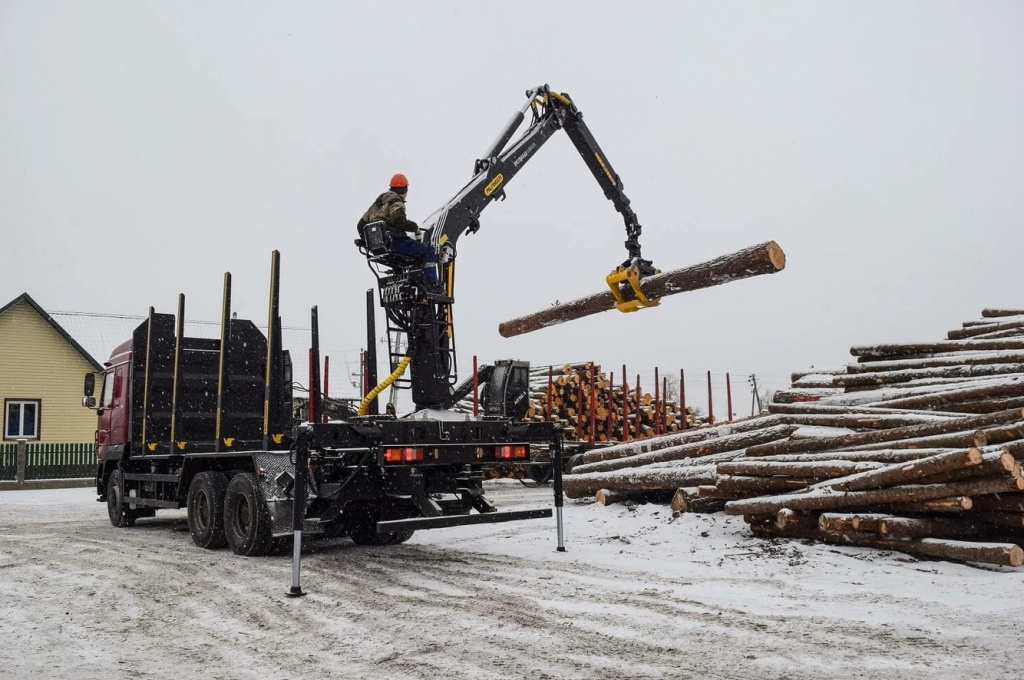

Манипулятор с двойным удлинителем ВЕЛМАШ ВМ 10-86 разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon. В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России.
Грузовой момент 100 кНм

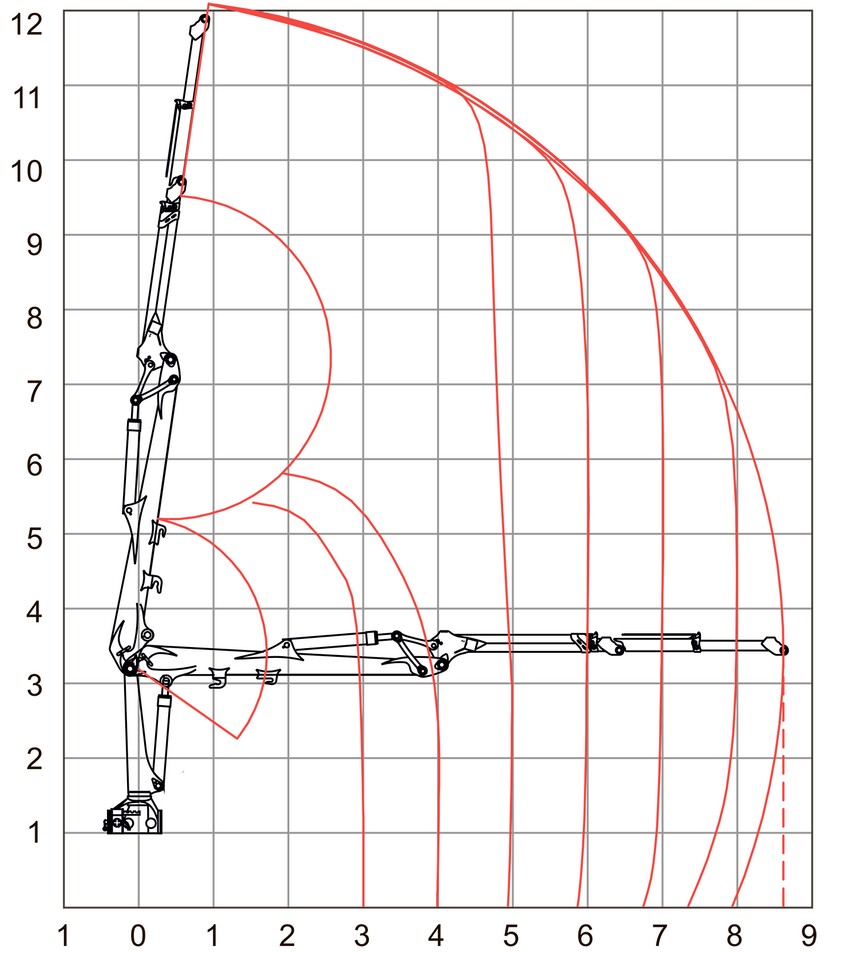

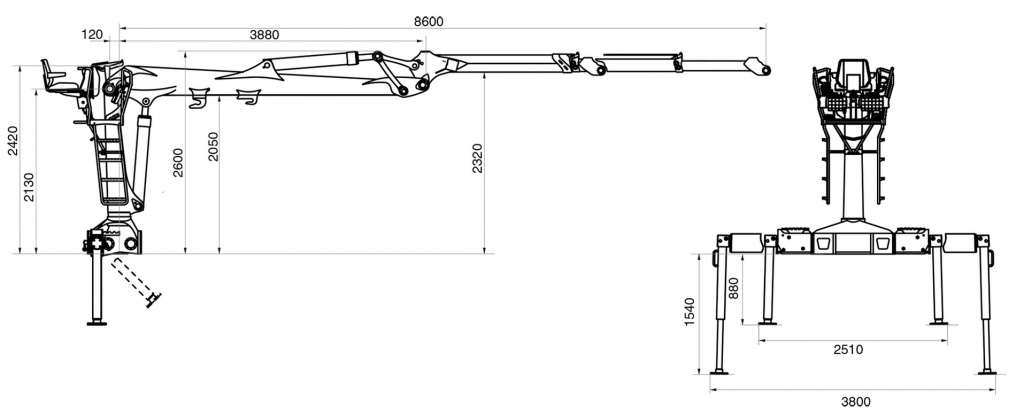

Максимальный вылет стрелы 8.6 м
Грузоподъемность на мин. вылете 2910 кг
Грузоподъемность на макс. вылете 1100 кг
Угол поворота колонны 425 °
Масса манипулятора (без захвата с ротатором) 1900 кг
Преимущества
Использование цепного привода позволяет увеличить усилия выдвижения и втягивания удлинителей без потери скорости, а также приводит к одновременному выдвижению двух секций, обеспечивающему равномерное распределение нагрузки на удлинители по сравнению с конструкцией с двумя гидроцилиндрами.
Меньший реальный вес в сравнении с аналогами.
Минимальное количество гидравлических соединений значительно снижает риск поломки.
Все крепежные детали разъемных соединений защищены от самоотвинчивания.
Специально подобранные фитинги обеспечивают передачу давления с наименьшими потерями и уменьшают нагрев масла.
Климатическое исполнение для работы в интервале температур окружающего воздуха от минус 40°С до плюс 40°С и относительной влажности 100% при температуре плюс 25°С.
Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.
Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.
Новая конструкция привода удлинителя, в котором трубопроводы расположены внутри, исключает возможность их повреждения при работе.
Конструкция удлинителя обеспечивает беспрепятственный доступ к внутренним элементам гидрооборудования для оперативного ремонта. Несмотря на внутреннее расположение РВД, их замена не требует демонтажа удлинителей и не отнимает много времени.
Цепной привод удлинителя с компенсацией растяжения цепи исключает люфты и холостой ход штока цилиндра. Цепь регулируется в передней части второго удлинителя
Шариковые подшипники увеличивают срок службы конструкции.
Светодиодные фары обеспечивают яркий свет и более долгий в сравнении с галогеновыми срок эксплуатации. Их расположение позволяет направлять световой поток точно на рабочий орган.
Все РВД для ротатора и захвата, которые находятся внутри конструкции, имеют повышенную эластичность, что увеличивает срок их службы. Используются РВД Semperit с износостойким внешним покрытием.
Основное отличие конструкции удлинителей нового манипулятора VM10L86 от системы удлинителей ОМТЛ 97-04 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой.
Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.
Манипулятор ВЕЛМАШ ВМ 10-86 очень похож на VM10L74, что неудивительно, т.к. большинство основных узлов были у него заимствованы: основание с опорами, колонна, пост управления, стрела и основные гидроцилиндры полностью унифицированы. Это существенно уменьшает номенклатуру уникальных деталей и облегчает работу сервисно-ремонтных служб.

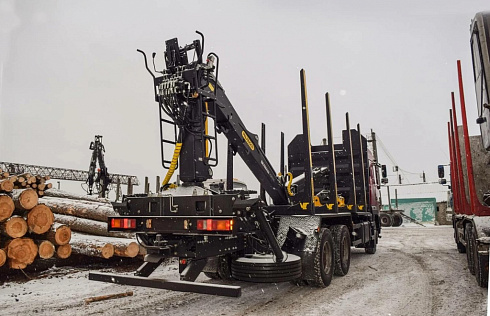

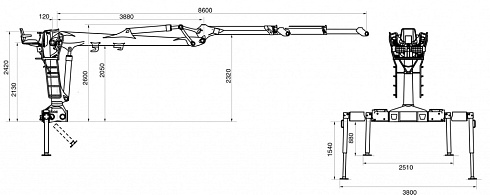

ВЕЛМАШ ВМ 10-86 (для леса)

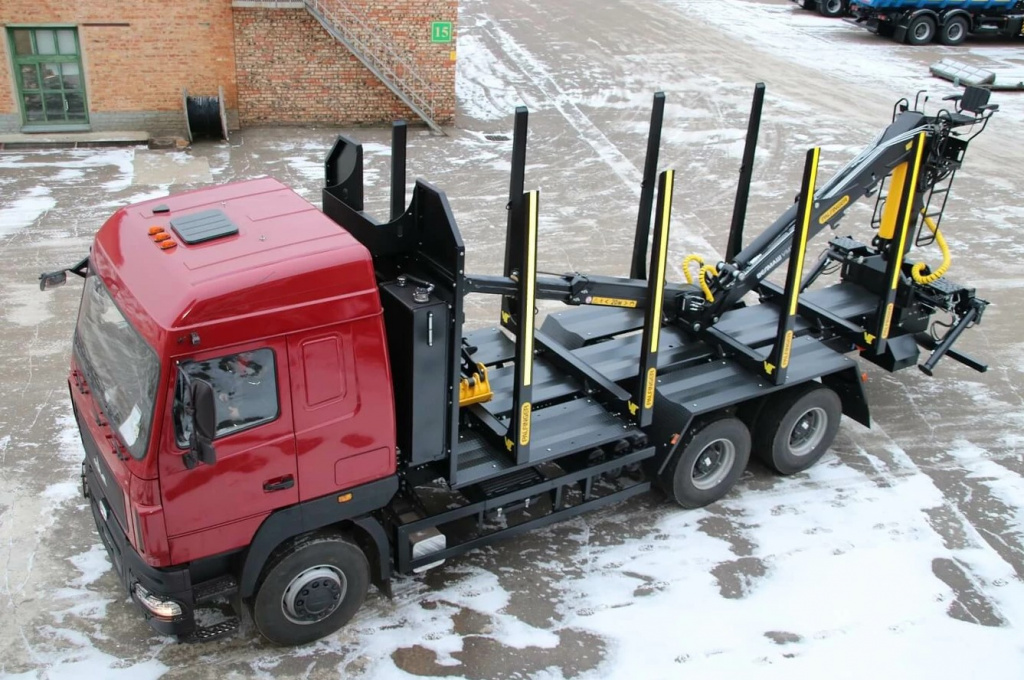

Манипулятор для леса ПАЛФИНГЕР ВЕЛМАШ ВМ 10-86 – это продолжение линейки манипуляторов нового поколения серии ВМ.
