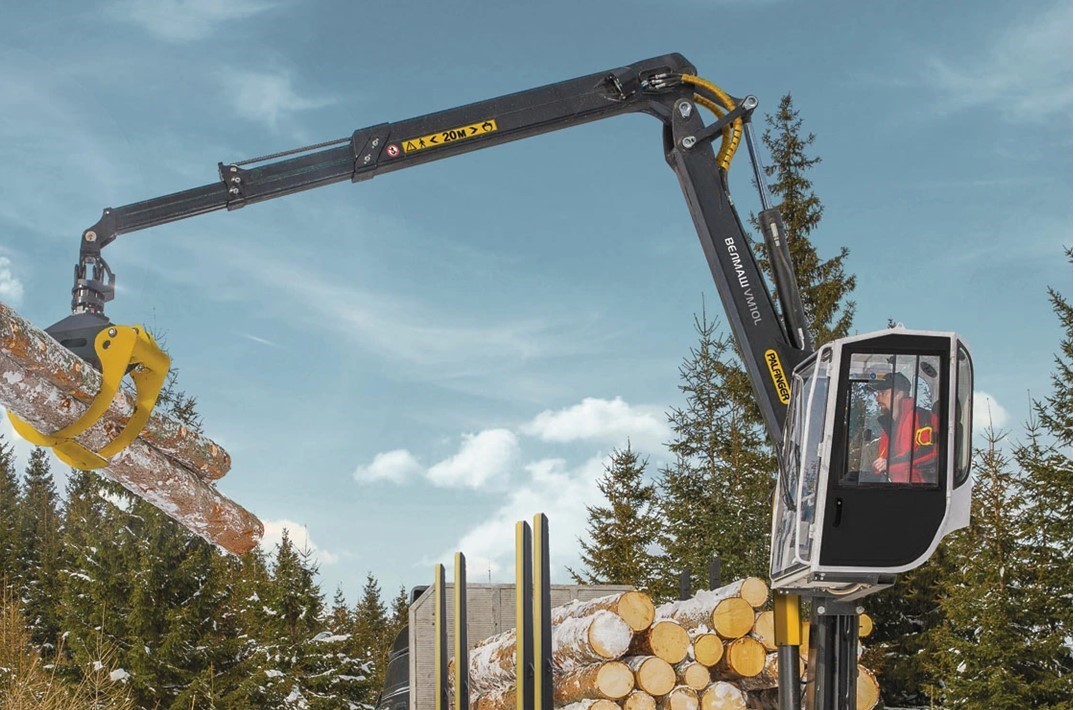

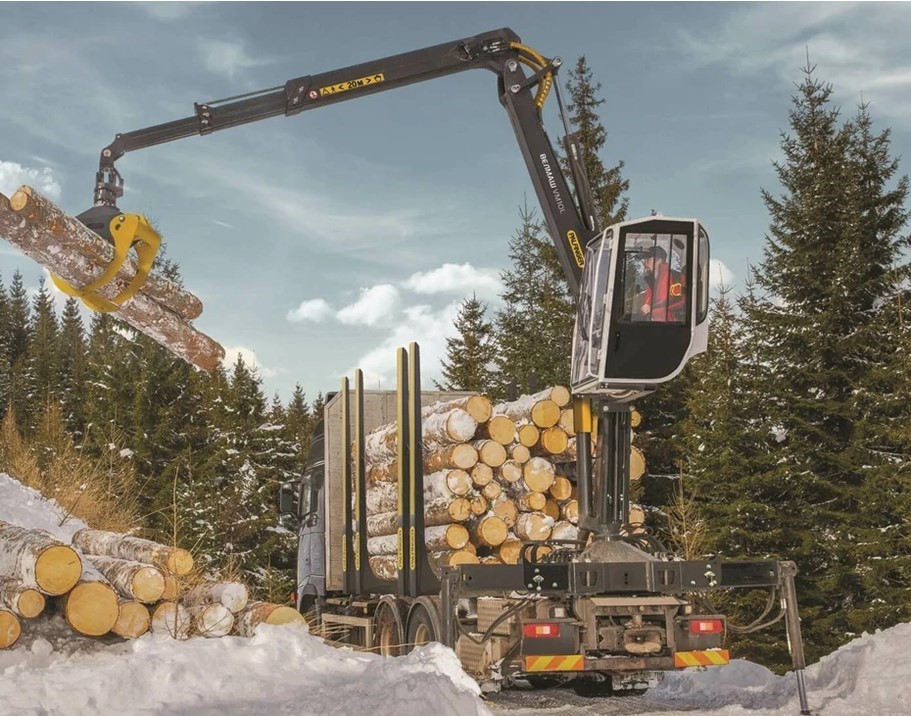

Манипулятор с двойным удлинителем ВЕЛМАШ ВМ 10-86 разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon.
В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России.

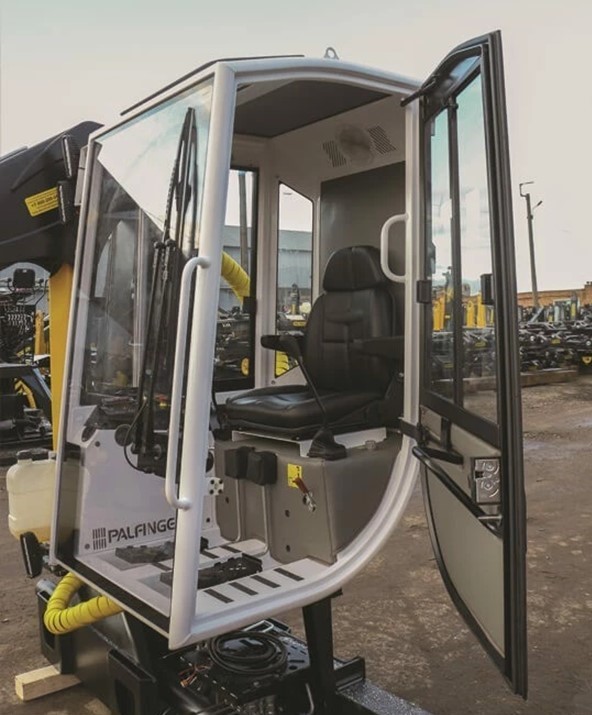

Гидроманипуляторы часто эксплуатируют в сложных температурных и погодных условиях. Защитить оператора и повысить комфортность его рабочего места, а в конечном счете увеличить производительность труда, поможет новая кабина ПАЛФИНГЕР, которая устанавливается на манипуляторы.
Новая кабина ПАЛФИНГЕР, созданная специально для российского рынка – это еще один продукт российско-австрийского конструкторского тандема. Здесь соединились современные европейские технологии и решения с конкретными желаниями российских потребителей.
Грузовой момент | 100 кНм |
Максимальный вылет стрелы | 8.6 м |
Грузоподъемность на мин. вылете | 2910 кг |
Грузоподъемность на макс. вылете | 1100 кг |
Угол поворота колонны | 425 ° |
Масса манипулятора (без захвата с ротатором) | 2350 кг |

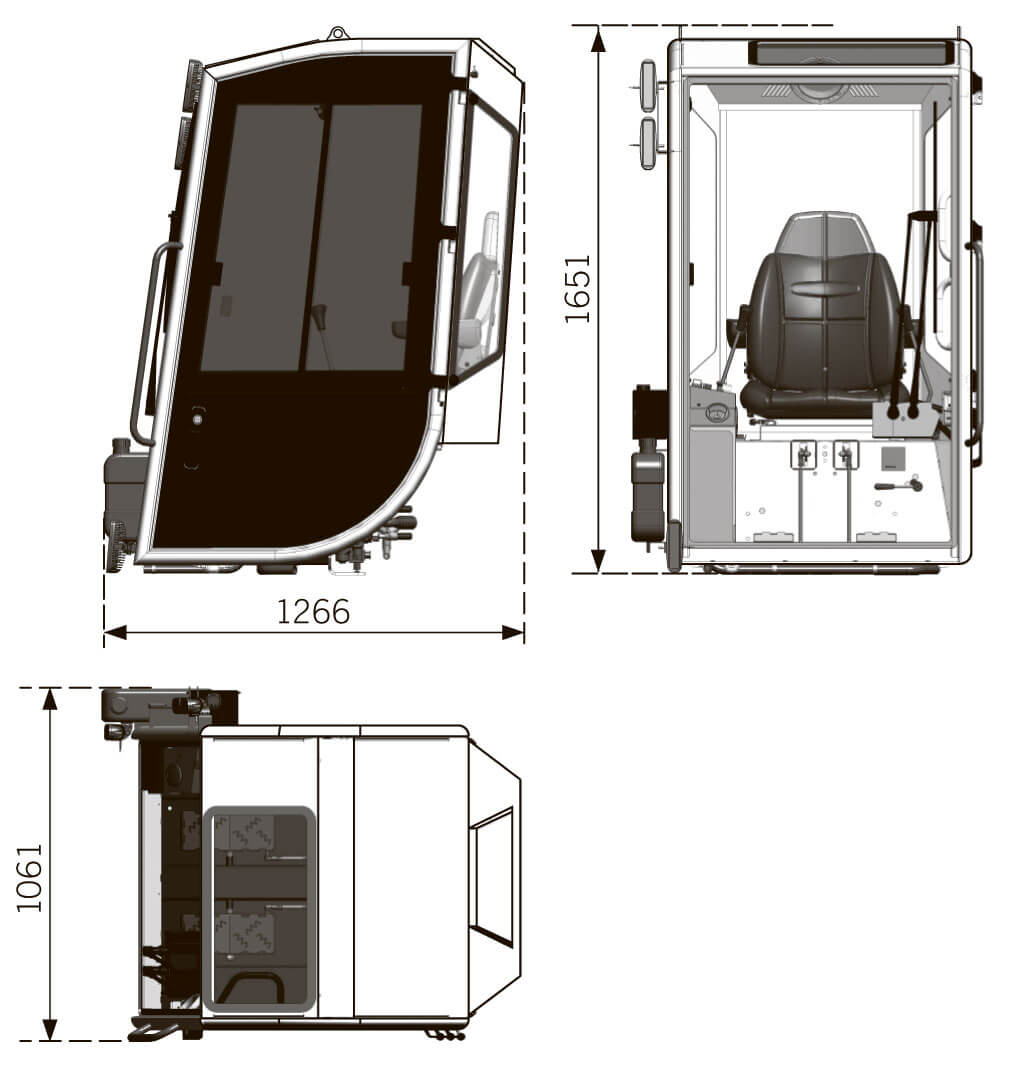

Технические характеристики кабины
Радиус обметания , мм не более | 1365 |
Ход механизма подъема, мм | 1100 |
Масса, кг | 321 |
Масса с механизмом подъема, кг | 490 |
Особого внимания заслуживает лакокрасочное покрытие кабины, исполненное наиболее прогрессивным методом окрашивания – КТЛ с последующим порошковым лакированием. Это обеспечивает долговечность и высокую защиту от коррозии металла.
Преимущества:
Использование цепного привода позволяет увеличить усилия выдвижения и втягивания удлинителей без потери скорости, а также приводит к одновременному выдвижению двух секций, обеспечивающему равномерное распределение нагрузки на удлинители по сравнению с конструкцией с двумя гидроцилиндрами.
Меньший реальный вес в сравнении с аналогами.
Минимальное количество гидравлических соединений значительно снижает риск поломки.
Все крепежные детали разъемных соединений защищены от самоотвинчивания.
Специально подобранные фитинги обеспечивают передачу давления с наименьшими потерями и уменьшают нагрев масла.
Климатическое исполнение для работы в интервале температур окружающего воздуха от минус 40°С до плюс 40°С и относительной влажности 100% при температуре плюс 25°С.
